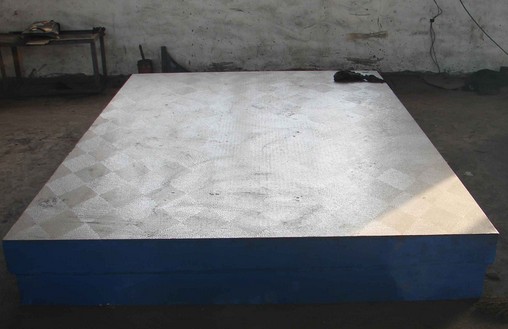

划线平板也称划线平台属于铸铁平板中的精度较高的一种产品。划线平板材质一般选用HT200-300的灰口铸铁，也可选球墨材质，一般采用人工刮研的方法进行表面加工。标准的划线平板为箱体型，其组成部分主要分为：板面、加强筋和侧围边三个部分。非标的检验平板可以按图纸制作加工。

  划线平板主要用作检查机器零件平面度，直线度等形位公差的测量基准，也可用于零件划线、安装设备等用途。检验平板的精度等级一般为1级、2级和3级三个等级， 特殊要求的划线平板可以按工作面的平面度要求制作。

  除了使用划线平板对工件划线外，也有在划线平板的工作面上直接刻线的，这种划线平板的工作面一般都采用数控加工，其特点是表面光滑且平整，不像普通刮研的划线平板那样表面需要排点。这种划线平板工作面的刻线一般都用数控机床加工出来，所以这种刻线平板（划线平板）工作面上基准线的直线度、平行度、垂直度误差非常低，而刻线的规格也有1x1-8x8的规格不等。

划线平板按GB/4986-85标准制造

一、划线平板是精密划线的基准面，工作人员可根据工作图的尺寸在划线平板的工作面上进行精密的划线工作。

二、划线平板可以根据特殊用途在划线平板的工作面上刻制刻度线，从而使划线、测量等工作更为方便。

三、划线平板可以作为高度测量的基准面，首先将待测工件与测量表座一同放置于划线平板上，然后对工件进行高度的比较测量,最后将其高度与标准量块进行比较得出测量结果。

四、划线平板可以作为垂直度测量的基准面，可以将划线平板的工作面作为基准面,配合直角尺、方尺等垂直度检测工具对工件进行垂直度检测。

五、划线平板也可以作为平行度测量的基准面，首先固定测量表座,然后缓慢的移动测量表使指针接触到被测工件的测量面即可,最后移动被测工件就可以检测出工件的测量面与划线平板工作面的平行度了。

1.划线平板应采用优质细密的灰口铸铁HT200-300材料制造，其工作面硬度应为170～240HB。

2.划线平板的非工作面应进行清砂且平整且允许涂漆。铸造为圆角R20。

3.划线平板的工作面不得出现严重影响外观和使用性能的气孔、砂眼、裂纹、夹渣、缩松、绣点、划痕、碰伤等缺陷。

4.划线平板的整个工作面堵塞的砂眼应不多于4个，且砂眼之间的距离应不小于80mm。

5.划线平板的工作面上不允许直径大于15mm的砂眼，直径小于15mm的砂孔允许按标准进行修补。

6.划线平板的工作面可采用刮削工艺，表面粗糙度Ra最大允许值为3.2μm。

7.划线平板相对两个侧面上，应有φ80圆柱或起重孔，且位置应本质尽量减少因搬运而引起的变形设计。

8.划线平板出厂前应进行不小于一次的回火处理（人工时效）。

  划线平板出厂前都会由质检部人员对产品进行检验，划线平板在运输过程中很有可能会经过多次的装卸或重压。所以客户在收到划线平板的时候不要忙着签收而是先检察划线平板的外观是否存在结构性的损伤，比如运输过程中造成的板面、侧围、加强筋的裂纹或是断裂，还有就是检查划线平板的工作面是否存在人为原因造成的凹坑，待检验完毕后签收即可。（由人为原因造成的划线平板缺陷是不在保修范围内的，由运输过程造成的比如断裂、凹坑等产品缺陷由我方协调物流公司负责）
