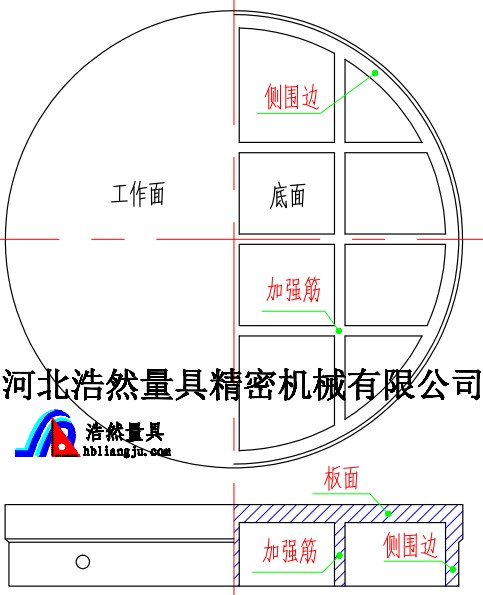

圆形平板（圆形平台）
产品简介
圆形平板又叫圆形平台是精密测量工件用的基准平面，圆形平板、圆形平台主要用于机床机械检验测量、检查零件的尺寸精度或形位偏差，还可以在工件上作出划线记号，便于再加工，圆形平板（圆形平台）在机械制造中是不可缺少的基本工具。
圆形平板（圆形平台）材质为高强度铸铁HT200-400
圆形平板（圆形平台）工作面硬度为HB770-240，圆形平板、圆形平台在经过人工退火600°-700°和自然时效2-8年后，精度稳定，耐磨性能好。
圆形平板（圆形平台）精度分别为0，1，2，3级四个级别。
产品检验
圆形平板（圆形平台）的毛坯检验主要是检验外观规格是否可以达到技术要求，和毛坯有没有内部缺陷；圆形平板（圆形平台）的机械加工检验主要是检验圆形平板（圆形平台）有没有沙孔、气孔、裂纹、夹沙、缩松和加工误差等；圆形平板（圆形平台）的成品检验主要是检验圆形平板（圆形平台）的平面度和外观及其规格是否可以达到使用要求。
产品用途
圆形平板（圆形平台）用途：适用于各种检验工作，精密测量用的基准平面；圆形平板（圆形平台）主要用于花岗石切割工具圆形锯盘的检验，校正等精密调校的基准平台，圆形平板（圆形平台）也可用于其它检验工作的基准平台。
测量方法
使用圆形平板（圆形平台）测量的方法有多种，其中有一种简单常用的方法叫对角线法，是利用对角线截面为基面进行平面度评定。该法实际上只是将观测结果统一到同一个基准面上，而没有避免由于多余观测产生的重复点的重复误差，这种保留矛盾的计算方法是不够合理的，因此该法需检验与控制其重 复误差的大小。在圆形平板（圆形平台）上的划线基准与设计基准应一致。常选用重要孔的中心线为划线基准，或零件上尺寸标注基准线为划线基准。
|
