大理石平尺 | 花岗石平尺
大理石平尺的简介

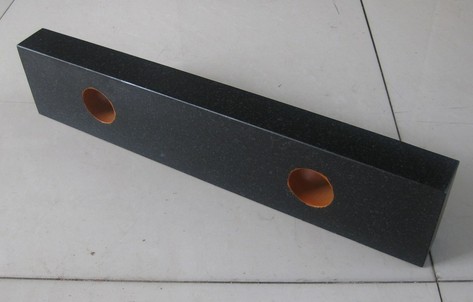

大理石平尺又名花岗石平尺， 根据国家机械行业标准：JB/T7878-1999制造。多用于直线度和平行度的测量。 是用天然的石材制成的高精度测量工具，用于仪器仪表、精密工具、机械部件的检验和测量，是理想的基准面。特别是在高精度的测量方面，由于它得天独厚的特性，而使铸铁平尺相形见绌。与大理石平尺配套的工具还有大理石直角尺、大理石方尺、大理石方箱等。
大理石平尺选用优质“济南青”“泰山青”“泰山青白粒”等石材经机械加工和手工精磨制成。这些石材都具备黑色光泽,结构精密,质地均匀,稳定性好,强度大,硬度高,能在重负荷及一般温度变化下保持高精度，并且具有不生锈、耐酸碱、耐磨性、不磁化、不变型、维护方便、易清理等优点。是精密机械工厂的精密测量工具。
大理石平尺的特点
大理石平尺取材于地下优质的岩石层，经过亿万年自然时效组织结构均匀，线胀系数极小，内应力完全消失因此岩石平板有不变形、精度高的特点。经严格物理和化学试验后选择的石料均具备结晶细密,质地坚硬，极耐磨损、耐酸、耐碱，不会生锈等特点。由于大理石平尺系非金属材料制成所以大理石平尺基本无磁性反应，亦无塑性变形。其硬度比更比铸铁高2－3倍(相当于HRC>51)，大理石平尺是手工研磨而成，其表面光洁度极高说以在测量时能平滑移动，无滞涩感。
大理石平尺的规格
大理石平尺根据国家机械行业标准：JB/T7878-1999制造
|
大理石平尺规格精度
|
|
规格
（mm）
|
直线度
|
平行度
|
垂直度
|
|
精度等级μm
|
|
00
|
0
|
00
|
0
|
00
|
0
|
|
400×100×40
|
1.5
|
3
|
2
|
4
|
8
|
16
|
|
500×100×40
|
1.5
|
3
|
2.5
|
5
|
8
|
16
|
|
630×100×40
|
2.0
|
4
|
3
|
6
|
10.5
|
21
|
|
750×100×40
|
2.5
|
5
|
3
|
6
|
11
|
22
|
|
1000×120×50
|
3.0
|
6
|
4.5
|
9
|
15
|
30
|
|
1500×150×60
|
4
|
8
|
6.5
|
13
|
20
|
40
|
|
1600×150×60
|
4
|
8
|
6.5
|
13
|
22
|
44
|
|
2000×200×80
|
5.5
|
11
|
8
|
16
|
27
|
54
|
|
3000×200×80
|
8
|
15
|
12
|
24
|
33
|
66
|
大理石平尺的精度偏差
由于大理石平尺属于高精度的大理石量具，从生产到出厂检验都是在恒温室进行的，所以出厂后由于外部温度及湿度变化较大会对平台精度造成一定影响，另外运输过程中装卸的力度过大、路途中的颠簸也会对平尺的精度造成影响，这些影响国标中是允许的。为了保证大理石平尺到达客户公司后能有一个相对理想的表现，建议客户在收到产品后将产品先置于恒温室2-3天后再使用。当然一般情况下外部环境及运输过程对大理石平尺精度的影响是非常小，精度方面只会有略微的偏差，不会影响产品使用的。
大理石平尺的直线度检测
将大理石平尺用大理石平行规支承在距平尺两端2L/9的标准支承标记处，根据平尺工作面长度选择适当的检测桥板（一般按8~10个跨步，跨距在50~500mm之间）；然后将桥板置于平尺的一端把水平仪固定在桥板上；桥板按跨距逐步地从平尺的一端移至另一端，每移动一个跨距从分度直为0.001mm/m的电子水平仪上读取该位置读数；其最大值与最小值之差即为平尺工作面的直线度误差。工作面任意200mm的直线度误差，可选择50mm或100mm的桥板，按上述方法在任意200mm内进行检验确定。
大理石平尺的自然挠度检测
大理石平尺自然挠度检测是将平尺用大理石平行规支承在距平尺两端2L/9的标准支承标记处并置于基准平面上，用分度值为0.001mm的指示表或比较仪，在工作面长度中间测量读数；然后将大理石平行规移至最大支承距离位置（平尺两端），稳定10min 后由指示表或比较仪读数；两次读数值之差即为大理石平尺的自然挠度。
