t型槽方箱
方箱分类
铸铁方箱按功用可分为：t型槽方箱、检验方箱、划线方箱、磁性方箱等。

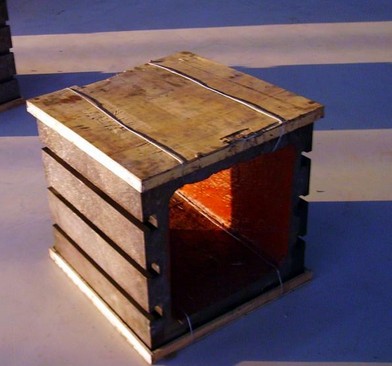

t型槽方箱简介
t型槽方箱主要用于零部件平行度、垂直度的检测，一般为边长相同的正方体，t型槽方箱可根据需要制作各种规格。t型槽方箱一般使用HT200（HT250）的灰口铸铁按JB/T 7974—2000标准制作而成，t型槽方箱的尺寸精度在0.01毫米之内，相对平面互相平行，相邻平面互相垂直，允许误差均在0.01毫米之内。t型槽方箱的t型槽按（GB/T158-1996标准）设计加工。t型槽方箱和铸铁方箱一样是一个空腔的正方体，其工作面一般为4个也可以按要求做成6个面，其精度指标有平面度、平行度和垂直度三种，一般采用人工刮研的方法加工。
t型槽方箱的规格及精度
t型槽方箱的精度依据JB/T 7974—2000标准
|
规格
（mm）
|
t型槽方箱的精度指标（μm）
|
|
平行度
|
平面度
|
垂直度
|
|
1
|
2
|
1
|
2
|
1
|
2
|
|
100x100
|
4
|
8
|
4
|
8
|
4
|
8
|
|
150x150
|
6
|
12
|
4
|
8
|
6
|
12
|
|
200x200
|
8
|
16
|
6
|
12
|
8
|
16
|
|
300x300
|
12
|
24
|
6
|
12
|
12
|
24
|
|
400x400
|
16
|
32
|
8
|
16
|
16
|
32
|
|
500x500
|
20
|
40
|
10
|
20
|
20
|
40
|
|
600x600
|
24
|
48
|
12
|
24
|
24
|
48
|
|
800x800
|
32
|
64
|
16
|
32
|
32
|
64
|
|
1000x1000
|
40
|
80
|
20
|
40
|
40
|
80
|
|
1200x1200
|
48
|
96
|
24
|
48
|
48
|
96
|
|
1500x1500
|
60
|
120
|
30
|
60
|
60
|
120
|
t型槽方箱的检验方法
对于边长300mm以下的t型槽方箱，检定时在t型槽方箱被检面的两端各放置1mm的量块，把刀口尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在t型槽方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其最大值，当误差方向不一致时取其最大正差与最大负差绝对值之和，为该受检面平面的平面度。除检定平面度外，还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为：1级、2级不少于25点；3级不少于20点。
t型槽方箱的其他要求
t型槽方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的缺陷，非工作面应清砂涂漆，棱边倒角。在t型槽方箱的内壁可以设有标牌，标盘应标明t型槽方箱的规格尺寸、级别、出厂编号、生产方公司名称。
