大理石平板 | 大理石平台

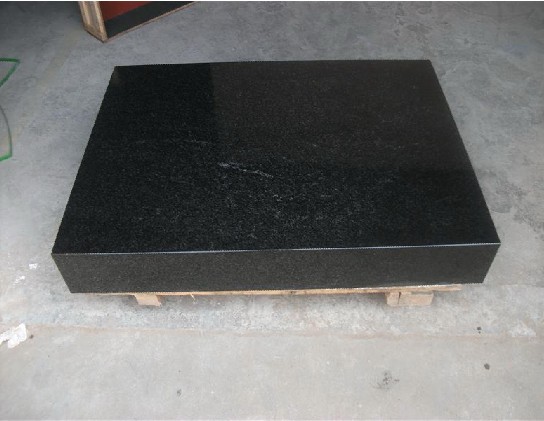

大理石平板的简介
大理石平板又称花岗石平板、岩石平板、大理石平台、花岗石平台、岩石平台。采用天然的石材制成的精密基准测量工具，应用于仪器仪表、精密工具、机械零部件工作面的平面度检验，特别是用于高精度的测量方面。
大理石平板选用优质“济南青”“泰山青”“泰山青白粒”等石材经机械加工和手工精磨制成，其表面光洁度极高说以在测量时能平滑移动，无滞涩感。这些石材都具备黑色光泽,结构精密,质地均匀,稳定性好,强度大,硬度高等特点，并且具有耐酸碱、耐磨性、不磁化、不变型等优点使其能够在更为广泛的工况中正常使用。
大理石平板的特点
大理石平板取材于地下优质的岩石层，经过亿万年自然时效组织结构均匀，线胀系数极小，内应力完全消失因此大理石平板具有不易变形的特点。经严格物理试验选择的石料,结晶细密,质地坚硬，极耐磨损、耐酸、耐碱，不磁化这使得大理石平板比 铸铁平板更能适应特殊的工业环境。其硬度比更比铸铁高2－3倍(相当于HRC>51)，在使用中大理石平板即使遭重物磕碰，至多掉几粒石碴而已，而不会像金属工具那样，因变形而破坏精度。而且大理石平板在超高温下依然能保持很好的形态及精度，当然超高温环境下使用对大理石平板本身是会有很大损伤的但是这足以使铸铁平板望尘莫及了。 大理石平板的材质鉴定
1、在大理石平板上滴一滴墨水，如墨水很快四处分散渗入大理石平板里，即表示大理石平板内部颗粒较松，石材质量较差。但若墨水滴不发生渗透，则说明大理石平板的内部颗粒致密，石材质量不错。
这其实是对大理石平板吸水率的简单测试，如果墨水滴不渗透可能说明石材的质地比较致密、吸水率较低。但是大理石平板表面一般都会涂刷一层防护剂，以防污渍渗透。即使客户看见墨滴不渗透也很可能是防护剂在起作用，而并非是大理石平板本身性能的体现。因为大理石平板的吸水率越低其使用过程中湿度的变化越不容易破坏其精度，所以可以认为大理平板的吸水率越小就越好。
2、敲击大理石平板，并留意听发出的声音，如果声音清脆则表明大理石平板质量很好，内部细均匀没有裂缝。如果声音粗哑，那就证明大理石平板内部有裂痕且质地疏松。这个测试只能说明大理平板的质地比较硬、脆且强度较高，并不能作为判断大理石平板好坏的唯一标准，因为大理石平板发出的声音与其本身尺寸有一定的关系。
因为大理石平板选用的是天然形成的石料，有缺陷在所难免。同时加工设备的优劣也是造成大理石平板缺陷的原因。有的大理石平板有缺陷(裂纹、砂眼等),按照国家标准，各等级的大理石平板都允许有一定的缺陷，详细规定可参照下文的技术要求。
大理石平板的规格
下表为标准规格的大理石平板与其精度的对照表，平面度公差依：GB4987-85标准，非标型号的大理石平板平面度依照上述公式计算。
|
大理石平板规格精度对照表
|
|
规格（mm）
|
精度等级 单位（μm）
|
|
000级（um）
|
00级（um）
|
0级（um）
|
1级 （um）
|
|
300×200×50
|
1.5
|
3
|
5.5
|
11
|
|
300×300×50
|
1.5
|
3
|
5.5
|
11
|
|
300×300×70
|
1.5
|
3
|
5.5
|
11
|
|
300×400×70
|
1.5
|
3
|
6
|
12
|
|
400×400×70
|
2
|
3.5
|
6.5
|
13
|
|
400×500×100
|
2
|
3.5
|
7
|
14
|
|
400×600×100
|
2
|
3.5
|
7
|
14
|
|
400×630×100
|
2
|
3.5
|
7
|
14
|
|
450×600×100
|
2
|
3.5
|
7
|
14
|
|
500×600×100
|
2
|
3.5
|
7
|
14
|
|
500×800×100
|
2
|
4
|
8
|
16
|
|
600×900×100
|
2.5
|
4.5
|
9
|
18
|
|
600×900×130
|
2.5
|
4.5
|
9
|
18
|
|
1000×630×150
|
2.5
|
4.5
|
9
|
18
|
|
1000×750×150
|
2.5
|
4.5
|
9
|
18
|
|
1000×1000×150
|
2.5
|
5
|
10
|
20
|
|
1000×1500×200
|
2.9
|
5.7
|
11.3
|
22.6
|
|
1000×1600×200
|
3
|
6
|
12
|
24
|
|
1000×2000×200
|
3.5
|
6.5
|
13
|
26
|
|
1500×2000×200
|
3.5
|
7
|
14
|
28
|
|
1500×2000×300
|
3.5
|
7
|
14
|
28
|
|
1500×3000×300
|
3.5
|
7
|
14
|
28
|
|
2000×3000×300
|
4.5
|
8
|
18
|
36
|
|
2000×4000×400
|
5.5
|
11
|
22
|
40
|
大理石平板一般都配有专用支架，支架一般按大理石平板的规格定制，特殊要求的可以按客户要求制作。支架一般使用方钢焊接，高度按大理石平板的厚度确定，一般设计大理石平板放在支架上之后工作面离地面的高度是800mm。
支架最下面接触地面的有五个支点，其中三个是固定的另外两个为调整支点用于粗调水平，支架最上面与大理石平板接触的同样有五个支点，都为可调支点用于微调水平的，需要注意的是接触平板的5个支点同样要先调节3个点即一个三角形的面，另外两个辅助微调使用。
以上支架适用于2000*1000以内的平板，特别规格的平台一般生产厂家会添加适当的支点来保证平板精度的。
大理石平板的材质性能对比
大理石平板选用优质“济南青”“泰山青”“泰山青白粒”等石材经机械加工和手工精磨制成。由于石材产地不同各地的石材性能有所差异此表只作为参考
|
大理石平台选材性能表
|
|
性能参数
|
济南青
|
泰山青
|
泰山青白粒
|
|
抗压强度
|
257.1 N/mm²
|
355.2 N/mm²
|
249.8 N/mm²
|
|
抗弯强度
|
36.7kn/mm²
|
40.8kn/mm²
|
24.2kn/mm²
|
|
肖氏硬度
|
Hs79.9
|
Hs86.3
|
Hs80
|
|
密度
|
3070kg/m³
|
2900kg/m³
|
2650kg/m³
|
|
吸水率
|
0.12%
|
0.043%
|
0.21%
|
|
耐酸率
|
0.2%
|
0.2%
|
0.2%
|
|
线膨胀系数
|
4.6×10-6/℃
|
2.3×10-6/℃
|
7.8×10-6/℃
|
|
弹性模量
|
1.27-1.47N/mm²
|
1.11-1.28N/ mm²
|
0.82-1.15N/ mm²
|
大理石平板的技术要求
1、大理石平板工作面上不得有裂纹、凹痕及组织疏松现象，且不得有磨痕及其它影响使用的缺陷。
2、允许在大理石平板工作面出现天然的、非人为的彩色条纹和色斑。
3、大理石平板非工作面不得出现裂纹及大面积组织疏松现象，出现的凹陷、掉角或者划伤允许修补。
4、00级以下的大理石平板建议不用安装手柄，特殊要求的允许双方协商。 “0”级及“0”级以下的大理石平板工作面上可以根据用户要求打孔或开槽，并允许安装带有螺纹的铜套或不锈钢套，但打孔或开槽的部位不得出现高于工作水平面的凸起。
5、大理石平板应采用细晶粒且结构致密的石材制作。最适合作平板的石材有“济南青”“泰山青”“泰山青白粒”。
石材的物理性能应符合
1）抗压强度大于等于245mpa；
2）抗弯强度22kn/mm2；
3）肖氏硬度大于HS70；
4）吸水率小于0.25%。
6、大理石平板工作面硬度应均匀且工作面各部位肖氏硬度应在HS70 以上。
7、大理石平板工作面的表面粗糙度平均偏差Ra值应达到0.32~0.63μm，侧面的表面粗糙度平均偏差Ra 值应小于10μm。
8、大理石平板工作面与侧面以及相邻两侧面的垂直度公差为 12 级（可参考 GB1184-80 《形状和位置公差》）
9、对采用对角线法或网格法检验大理石平板工作面平面度时，应检验其平面波动量。
10、大理石平板的平面度取其平面波动最大值与最小值，最大最小值之差即为平板的平面度。
