平尺：检测工件直线度或平面度用作基准的非刻线（刻度）量尺。

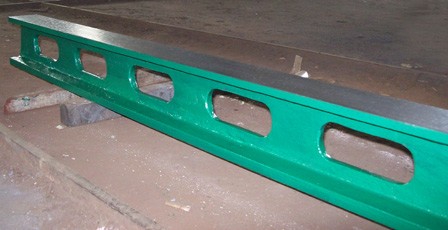

  平行平尺也称铸铁平尺是平尺的一种，一般采用牌号为HT200(HT250)的灰口铸铁配合人工刮研按JB/T7977-99标准制做而成。平行平尺主要用于检验工件的直线度和平面度，通常用着色法、指示表法检测工件的平面度，用光隙法检验工件棱边的直线度。平行平尺的两个工作面可以配合块规，水平仪等仪器检验工件的平面度和直线度，也可以检验不在同一水平面，两导轨的平行度和不连接导轨的水平，并可以配合铸铁直角尺，检验只用铸铁直角尺无法检验的两机件的垂直度，还适用于设备安装和检查。平行平尺可以制作成一个具有平行度、直线度和垂直度的框式组合平尺，但根据大多数客户使用情况同时为了降低制作成本，一般平行平尺在制作的时候只做出平行度和直线度，所以为避免不必要的麻烦，客户在选择或者定制的时候一定要把要求讲明白。

  平尺按材质可以分为：铸铁平尺、镁铝平尺和大理石平尺三种，文章里我们主要介绍一下铸铁平尺。

  铸铁平尺按功用分为：平行平尺、桥型平尺、角度平尺（燕尾尺）和三棱平尺，这四种铸铁平尺主要都是用于检测工件的平面度和直线度，只不过针对点略有区别，比如平行平尺的工作面是上学两个面，平行平尺是一个集平行度、直线度和垂直度一体的框式组合平尺而桥型平尺工作面只有一个面，他只有一个直线度要求，但是他的承重要比平行平尺高度多。另外角度平尺（燕尾尺）的工作面分为凹凸两种形式且可以做出45/50/55/60度的角度，最后是三棱平尺，这种平尺镁铝材质的比较常见，其三个刀口型工作面都具有60度夹角，所以三棱平尺也能叫做角度尺，只是三棱平尺应用的比较局限。

平行平尺按JB/T7977-99标准制做

平行平尺规格精度
规格 （mm）	直线度		平行度		垂直度
	精度等级μm
	1	2	1	2	1	2
500×35	6	12	9	18	32	64
750×40	8	16	12	24	44	88
1000x50	10	20	15	30	60	120
1250x50	12	24	18	36	70	140
1500x70	15	30	20	40	80	160
2000x80	18	36	27	54	108	216
2500x80	22	44	33	66	115	230
3000x100	26	52	39	78	130	260
3500x100	30	60	45	90	150	300
4000x100	34	68	50	100	180	360

  平行平尺主要应用在重工业领域，由于使用HT200(HT250)的灰口铸铁为材质所以平行平尺的抗拉强度及硬度都比较高，在使用中就显得平行平尺的性能特别优越，而且通过人工回火后大大消除了平行平尺的内应力，再配合人工刮研使得平行平尺的精度高且稳定性好。另外平行平尺可以重复使用。长时间使用平行平尺的精度会逐渐的降低，通过人工刮研可以恢复其精度这样就大大的节约了客户的使用成本。

  平行平尺属于使用时间越长精度越容易保持的产品，由于平行平尺更换的频率较高导致其需求量特别大，所以现在生产的平行平尺都是采用人工回火或者振动时效的，自然时效的平行平尺可以说是没有的也不可能有，这一点是不争的事实，换句话讲就是平行平尺多多少少都有塑性变形，不只是平行平尺，这是绝大多数的铸铁件都存在的问题。

  正因为这个缺点的存在，保养好平行平尺就显得尤为重要了，在平行平尺的结构和工作面不被破坏的情况下，平行平尺的精度正常磨损是可以修复的，而正常磨损的时间基本是2-3年，这说明这件平行平尺的自然时效的时间是3年，一件经过回火且有3年自然时效的平行平尺再次恢复其精度后它的变形量比新购买的产品要小太多了。

  综上原因客户在购买平行平尺的时候最好是选择工作面比较厚的产品原因很简单，第一工作面越厚精度越高，第二工作面越厚可以被修复的次数越多，使用的时间就越长，第三工作面越厚其承重量越高。

  平行平尺的重量太大，测量是搬动会比较吃力再者就是平行平尺的保养问题，只要是铁的东西就会生锈所以尽管平行平尺表面涂有防锈漆同样不能放在潮湿的地方且放置的时候最好选择悬挂放置，使用完毕后平行平尺的工作面一定要涂上一层防护油防止平行平尺的工作面生锈。

1.使用前检查平行平尺的精度是否合格。

2.检查平行平尺的工作面及工件被检面是否擦拭干净，检查被测面是否有碰伤，毛刺等影响测量的因素。

3.检查机器是否关闭，禁止测量运转中工件，否则会损坏平行平尺且易出事故。

4.平行平尺不能测量过冷或过热的工件。（热胀冷缩会破坏平行平尺的精度）

5.测量时平行平尺尽量避免在被测工件的测量面上来回拉动，应当测完一处，使平行平尺离开被测工件的测量面后再测另一处。

1.使用完毕或者长时间不使用的时候应将平行平尺悬挂放置，如果无法悬挂尽量将平行平尺水平放置切勿在平行平尺上放置沉重的物品以免造成平行平尺的弯曲变形。

2.平行平尺长期不使用的情况下应在平行平尺的表面涂抹一层防锈油。

3.平行平尺的存放位置应选择干燥的地方防止平行平尺生锈。

  检测平行平尺选择参照物的时候最好是选择精度高于该平行平尺的参照物，原因很简单，用不精确的量具检测精确的量具检测结果就可想而知了。下面的介绍中主要以大理石量具作为参照物，因为大理石量具精度普遍高于铸铁的，而且大理石量具放置几百年都不会出现塑性变形所以只要大理石量具进厂时是合格的且没有损坏大理石量具的工作面，就可以保证他是合格的。

  将平行平尺用大理石平行规支承在距方尺测量面两端2L/9的标准支承标记处，根据平行平尺工作面长度选择适当的检测桥板（一般按8~10个跨步，跨距在50~500mm之间）；然后将桥板置于平行平尺的一端把水平仪固定在桥板上；桥板按跨距逐步地从平行平尺工作面的一端移至另一端，每移动一个跨距从分度直为0.001mm/m的电子水平仪上读取该位置读数；其最大值与最小值之差即为平行平尺工作面的直线度误差。工作面任意200mm的直线度误差，可选择50mm或100mm的桥板，按上述方法在任意200mm内进行检验确定。

  检测平行平尺上工作面与下工作面的平行度，将平行平尺的一个工作面做为基面放在大理石平板上，用装在表架上的分度值为0.001mm的千分表在其工作面上测出不少于三处的高度差值，取最大值为该平行平尺的平行度误差。当不具备适用的花岗石平板时，允许将平行平尺侧面放在某一支承面上，用分度值为0.002mm 杠杆千分尺或带分度值为0.002mm 千分表的检具测量平行平尺的高度差。

  检验平行平尺相邻工作面的垂直度时先将其一个工作面固定在大理石平板上，使装有分度值0.001mm 千分表的表座通过标准圆棒，在大理石直角尺上对零。然后以同样的方式使表座靠紧平行平尺的另一个工作面，此时千分表的读数即为该平行平尺两相邻工作面垂直度误差。用同种方法检测其他相邻工作面的垂直度误差，取最大误差值即为平行平尺的垂直度。

  将平行平尺用大理石平行规支承在距平行平尺两端2L/9的标准支承标记处并置于基准平面上（大理石平台），用分度值为0.001mm的指示表或比较仪，在平行平尺工作面长度中间测量读数；然后将大理石平行规移至最大支承距离位置（平尺两端），稳定10min 后由指示表或比较仪读数；两次读数值之差， 即为该平行平尺的自然挠度。
