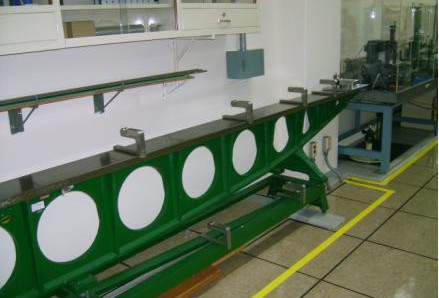

桥型平尺也称桥尺属于铸铁平尺的一种，由于其形状结构类似于大桥，顾得名桥尺，书面叫法就是桥型平尺。

  桥型平尺一般采用牌号为HT200(HT250)的灰口铸铁配合人工刮研按JB/T7977-99标准制做而成。虽然人工刮研比较落后，但是对于精度要求特别高的桥型平尺来说，使用机械加工是不能保证其精度的，而使用人工刮研则相对简单的多了，一般对刮研深度控制在0.02mm以上，这样可保证桥型平尺有较长的使用寿命和检定周期。

  桥型平尺、平行平尺、角度平尺（燕尾尺）、三棱平尺这几种平尺都是主要用于检测工件的直线度和平面度。桥型平尺可以用着色法、指示表法检验工件的平面度，也可以用于以光隙法检验工件棱边的直线度。另外桥型平尺可以用来检测大型轴承，大型轴承大而重，大都是单件或小批量生产，测量它，需要采用特殊的测量方法和测量工具。其内径、外径、滚道、内锥标准件采用装有专用侧块的桥型平尺代替，这样可以起到操作简单，使用方便、测量准确、节约成本的效果。所以桥型平尺被选作特大型轴承生产中常用的专用量具，掌握这种特殊的专用量具的检测方法是极为必要的。

  桥型平尺和平行平尺有类似的地方都是检测工件直线度和平面度的基本量具，但是他们两个功用是大不相同的。

  平行平尺主要用于检验工件的直线度和平面度，通常用着色法、指示表法检测工件的平面度，用光隙法检验工件棱边的直线度。平行平尺的两个工作面可以配合块规，水平仪等仪器检验工件的平面度和直线度，也可以检验不在同一水平面，两导轨的平行度和不连接导轨的水平，并可以配合铸铁直角尺，检验只用铸铁直角尺无法检验的两机件的垂直度，还适用于设备安装和检查。平行平尺可以制作成一个具有平行度、直线度和垂直度的框式组合平尺。

  桥型平尺主要用于检测工件的直线度和平面度。桥型平尺可以用着色法、指示表法检验工件的平面度，也可以用于以光隙法检验工件棱边的直线度。

  综上对比平行平尺的优越之处在于其除了能测量直线度平面度外，还可以测量平行度垂直度而且配合其他量具更能承担一些复杂的测量工作。桥型平尺虽然只能测量平面度和直线度但是桥型平尺真正的优越之处在于一个桥字，桥就是我们常见的拱桥大桥的意思，而把平尺设计成桥的样子目的就再明确不过了。首先增加桥型平尺的跨度，自然挠度是检测平尺类精度的一个重要指标，跨度越大的铸铁平尺其自然挠度变形越大，精度的保持也就越差，对于同种精度的平尺来讲自然挠度变形就决定了其跨度的大小，如果需要的话桥型平尺可以做到8米、10米甚至更长，而平行平尺做到4米基本就到达极限了再大了其精度就没法保持了。其次增加桥型平尺的承重，一般的铸铁平尺测量大型工件的时候都是讲铸铁平尺放在工件上测量，有些特殊的测量工作需要将工件放在铸铁平尺上这样一来桥型平尺的优越之处就显现出来了，由于桥型平尺是桥型结构其承载力相对来说要大的多，这样就使得桥型平尺在重工业里适应的测量工作更为广泛了。

桥型平尺按JB/T7977-99标准制做，测量温度20±5℃

1.使用完毕或者长时间不使用的时候应将桥型平尺悬挂放置，如果无法悬挂尽量将桥型平尺水平放置切勿在桥型平尺上放置沉重的物品以免造成桥型平尺的弯曲变形。

2.桥型平尺长期不使用的情况下应在桥型平尺的表面涂抹一层防锈油。

3.桥型平尺的存放位置应选择干燥的地方防止桥型平尺生锈。

  将桥型平尺用大理石平行规支承在距方尺测量面两端2L/9的标准支承标记处，根据桥型平尺工作面长度选择适当的检测桥板（一般按8~10个跨步，跨距在50~500mm之间）；然后将桥板置于桥型平尺的一端把水平仪固定在桥板上；桥板按跨距逐步地从桥型平尺工作面的一端移至另一端，每移动一个跨距从分度直为0.001mm/m的电子水平仪上读取该位置读数；其最大值与最小值之差即为桥型平尺工作面的直线度误差。工作面任意200mm的直线度误差，可选择50mm或100mm的桥板，按上述方法在任意200mm内进行检验确定。

  将桥型平尺用大理石平行规支承在距桥型平尺两端2L/9的标准支承标记处并置于基准平面上（大理石平台），用分度值为0.001mm的指示表或比较仪，在桥型平尺工作面长度中间测量读数；然后将大理石平行规移至最大支承距离位置（桥型平尺两端），稳定10min 后由指示表或比较仪读数；两次读数值之差， 即为该桥型平尺的自然挠度。
