平尺的行业划分
根据行业的不同，我们把平尺主要分为重工业、轻工业和精工业三种。
重工业多数使用铸铁平尺和铸钢平尺，这两种平尺的优点是抗撞击性能好，轻微的磕碰不会影响其使用，铸造异形件非常方便。缺点是产品太重，跨距大的平尺挠度变形量太大，精度等级偏低。
轻工业多数使用镁铝轻型平尺也能称为轻型平尺。这种合金平尺的优点是非常轻便，跨距大的平尺挠度变形也非常小，精度高且运输和保存都非常方便。缺点事抗撞击能力弱，不适合异型件的生产。
精工业多数使用大理石平尺也称花岗石平尺。这种岩石平尺的优点是精度极高，且挠度变形极小，无塑性变形，无磁性反应易于保存。缺点是材质太脆抗撞击能力弱，跨距大的平尺很重运输很不方便。

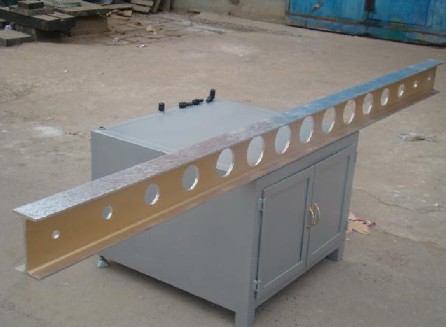

轻型平尺的特点
顾名思义轻型平尺的最大特点就是重量轻，轻型平尺使用质量极轻的镁铝合金制作出来的精密量具所以也称为镁铝轻型平尺、镁铝平尺或镁铝合金平尺。同种材质的产品还有镁铝刀口尺、镁铝直角尺、镁铝水平尺、镁铝方筒、镁铝方箱等。这些产品的特点是：密度小，比强度高，承受冲击载荷能力比铝合金大，耐有机物和碱的腐蚀性能好。
1.轻型平尺重量轻：镁在实用金属中是最轻的金属,镁的比重大约是铝的2/3，是铁的1/4，所以轻型平尺的重量极轻，标准规格中小于2米的轻型平尺重量只有1.5kg/m,一条3米长的轻型平尺也只有9kg，一根6米长的轻型平尺一个人就可以轻松的移动。
2.轻型平尺精度高：一般钢材材质的曲服点是30kg/mm2,铸铁件的曲服点是38kg/mm2,而镁铝合金达到110kg/mm2，所以跨度相同的要求下轻型平尺的结构可以设计的更轻巧，而且获得的精度更高。
3.轻型平尺易保管：轻型平尺的放置要求不是很高，悬挂、平放都可以，不会因长期平放影响轻型平尺的直线度、平行度。
4.轻型平尺不生锈：轻型平尺使用期间不用涂油，长期不使用，存放轻型平尺时轻轻地涂上薄薄的一层一般工业油即可。
而且轻型平尺的强度高、刚性好且具有一定的耐蚀性、尺寸稳定性、抗冲击、耐磨等性能另外还有无磁性和无毒的特点。
轻型平尺的 产品缺点
轻型平尺的铸造性较差、不适合焊接（需要用保护气体）生产异型轻型平尺价格相当昂贵。而且轻型平尺的工作面比较怕硬物磕碰，这使得他在重工业领域的使用范围比较小。
轻型平尺的范围优势
如果工况要求跨度较大，使用铸铁平尺首先是重量太大使用起来很不方便，其次是铸铁平尺自然挠度太大精度无法保持，所以选择轻型平尺既能减轻平尺自身的重量又能达到保持平尺精度目的。轻型平尺的比重轻、塑性变形量小且比强度比铝合金和铁高，比刚度（刚度与质量之比）接近钢，同种长度的轻型平尺和铸铁平尺相比重量方面轻型平尺只是铸铁平尺的1/4甚至更低，自然挠度要小的多，所以轻型平尺获得的精度要比铸铁平尺高的多。由此看来工况要求跨度越大，轻型平尺的优势就越明显。
轻型平尺的规格
下表为标准规格轻型平尺的精度、尺寸、重量对照表
L表示轻型平尺工作面的长度，
H表示轻型平尺整体的高度，
A表示轻型平尺工作面的宽度，
B表示轻型平尺支撑的厚度，
R表示轻型平尺连接部位的倒角。
|
轻型平尺规格精度对照表
|
|
规格
(mm)
|
L
|
500
|
1000
|
1500
|
2000
|
2500
|
3000
|
3500
|
4000
|
5000
|
5000
|
6000
|
6000
|
7000
|
|
H
|
60
|
60
|
60
|
100
|
100
|
100
|
100
|
150
|
150
|
175
|
150
|
175
|
220
|
|
A
|
30
|
30
|
30
|
40
|
40
|
40
|
40
|
80
|
80
|
80
|
80
|
80
|
60
|
|
B
|
6
|
6
|
6
|
8
|
8
|
8
|
8
|
10
|
10
|
10
|
10
|
10
|
20
|
|
R
|
4
|
4
|
4
|
6
|
6
|
6
|
6
|
8
|
8
|
10
|
8
|
10
|
12
|
|
精度等级
|
0
|
0
|
1
|
1
|
1
|
2
|
2
|
2
|
3
|
2
|
3
|
2
|
2
|
|
直线度(um)
|
3
|
5
|
15
|
18
|
22
|
48
|
56
|
64
|
160
|
80
|
200
|
100
|
120
|
|
平行度(um)
|
4
|
8
|
22
|
27
|
33
|
72
|
84
|
130
|
240
|
120
|
300
|
150
|
180
|
|
重量(kg)
|
0.8
|
1.5
|
2.3
|
6
|
7.5
|
9
|
10
|
28
|
35
|
40
|
42
|
50
|
70
|
轻型平尺的材料对比
轻型平尺选用的材料为镁铝合金，以下是镁铝合金与铝合金的性能对比
轻型平尺的比重： 镁铝合金的比重为1.8g/cm3左右,铝合金的比重为2.7g/cm3，镁铝合金比铝合金轻30%。
轻型平尺的强度： 镁铝合金在金属工程材料中，具有极佳的强度/重量比。屈服强度 160MPa，抗拉强度 240MPa，维氏强度:HV80。
轻型平尺的刚性： 镁铝合金的刚性为铝合金的2倍且镁合金具有良好的抗应力阻力。
轻型平尺的压铸性：在保持良好的结构条件下，镁铝合金允许铸件壁厚最小达到0.6mm，铝合金的压铸性能也要在1.2-1.5mm以上时才能与镁铝合金相比。镁铝合金较易压铸成型，适合大批量压铸生产（生产速度可达铝合金的1.5倍）且镁铝合金与模具钢材的亲和力小，不易粘附模具。
此外镁铝合金的耐磨性也比铝合金要高的多，而且镁铝合金比铝合金拥有更好的切削性能（切削阻力小，在机械加工时，可以较快的速度加工），主要原因就是铝合金的粘度高才使得铝合金在耐磨性与切削性上远不及镁铝合金。
