>>产品展示>>镁铝方筒


  产品名称:镁铝方筒
  产品别名:轻型平尺镁铝方箱镁铝方筒镁铝直角尺

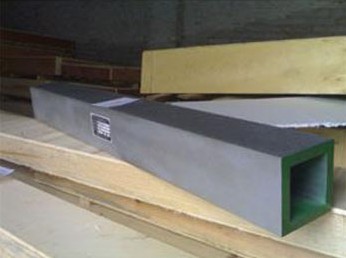

镁铝方筒



镁铝方筒
镁铝方筒的简介
     方筒主要于对零部件平行度、直线度的检验和划线,一般为边长相同的长方体。方筒按材质可以分成铸铁方筒、大理石方筒、镁铝方筒。其中镁铝方筒主要用于轻工业或者测量大型工件的重工业,产品主要特点就是能在保证产品精度的同时使方筒本身重量降到最低。镁铝方筒按功用分为镁铝方筒和方筒型平尺,区别在于方筒型平尺主要用于直线度和平行度的测量,而镁铝方筒可以用于垂直度的测量。
     镁铝方筒的材质使用的是镁铝合金所以也成为镁铝合金方筒。由于镁铝合金是以纯镁为基料加入铝、锌、锰、铈、钍以及少量锆或镉等元素组成的轻型合金,所以镁铝方筒具有重量轻、精度高、稳定性好、使用方便等特点。使用镁铝合金制作生产的产品还有镁铝方箱、镁铝平尺、镁铝水平尺、镁铝刀口尺、镁铝直角尺等。
镁铝方筒的优势
      镁铝方筒重量轻:镁在实用金属中是最轻的金属,镁的比重大约是铝的2/3,是铁的1/4,所以 镁铝方筒的重量非常轻。一根3米的镁铝方筒只有65kg,而一根3米长的方筒型平尺只有18kg,大大增加了测量工件的效率。
      镁铝方筒精度高:一般钢材材质的曲服点是30kg/mm2,铸铁件的曲服点是38kg/mm2,而镁铝合金达到110kg/mm2,所以跨度相同的要求下镁铝方筒的结构可以设计的更轻巧,而且获得的精度更高。
     镁铝直方筒易保管:镁铝方筒本身具有一定的耐酸碱腐蚀性而且不易生锈,由于自身重量非常轻所以使用完毕后将镁铝方筒放平即可。
镁铝方筒的劣势
     镁铝方筒的铸造性较差、不适合焊接(需要用保护气体)生产异型产品价格相当昂贵。而且镁铝方筒的工作面比较怕硬物磕碰,这使得他在重工业领域的使用范围比较小。
镁铝方筒的选材对比
   出于成本考虑最常见的两种轻型合金是镁铝合金和铝合金,以下就这两种材质的各项性能进行对比。
   比重对比: 镁铝合金的比重为1.8g/cm3左右,铝合金的比重为2.7g/cm3,镁铝合金比铝合金轻30%。
   强度对比: 镁铝合金在金属工程材料中,具有极佳的强度/重量比。屈服强度 160MPa,抗拉强度 240MPa,维氏强度:HV80。
   刚性对比: 镁铝合金的刚性为铝合金的2倍且镁铝合金具有良好的抗应力阻力。
   压铸性对比:在保持良好的结构条件下,镁铝合金允许铸件壁厚最小达到0.6mm,铝合金的压铸性能也要在1.2-1.5mm以上时才能与镁合金相比。镁铝合金较易压铸成型,适合大批量压铸生产(生产速度可达铝合金的1.5倍)且镁铝合金与模具钢材的亲和力小,不易粘附模具。
   此外镁铝合金的耐磨性也比铝合金要高的多,而且镁铝合金比铝合金拥有更好的切削性能(切削阻力小,在机械加工时,可以较快的速度加工),主要原因就是铝合金的粘度高才使得铝合金在耐磨性与切削性上远不及镁铝合金。
镁铝方筒的规格
镁铝方筒的直线度及平行度标准按GB6092-85标准执行。
镁铝方筒
规格型号(mm)
1000*100*100
1500*100*100
2000*100*100
2500*150*150
3000*145*150
精度等级
0
1
1
2
1
2
1
2
2
3
直线度(um)
5
10
15
30
18
35
22
44
48
95
平行度(um)
8
15
22
44
27
55
33
66
72
145
重量(kg)
16
24
32
55
65
镁铝方筒型平尺
规格型号(mm)
1000*75*50
1500*75*50
2000*75*50
2500*75*50
3000*75*50
精度等级
0
1
1
2
1
2
1
2
2
3
直线度(um)
5
10
15
30
18
35
22
44
48
95
平行度(um)
8
15
22
44
27
55
33
66
72
145
重量(kg)
6
9
12
15
18
镁铝方筒的平行度检测
   检测镁铝方筒上工作面与下工作面的平行度,将方筒的一个工作面为基面放在精密平板上,用装在表架上的分度值为0.001mm的千分表在其工作面上测出不少于三处的高度差值,为平行度误差。也可以将镁铝方筒的侧面放在某一支承面上,用分度值为0.002mm 杠杆千分尺或带分度值为0.002mm 千分表的检具测镁铝方筒的高度差。
镁铝方筒的直线度检测
   根据镁铝方筒工作面长度选择适当的检测桥板(一般按8~10个跨步,跨距在50~500mm之间);然后将桥板置于镁铝方筒的一端把水平仪固定在桥板上;桥板按跨距逐步地从镁铝方筒的一端移至另一端,每移动一个跨距从分度直为0.001mm/m的电子水平仪上读取该位置读数;其最大值与最小值之差即为镁铝方筒工作面的直线度误差。工作面任意200mm的直线度误差,可选择50mm或100mm的桥板,按上述方法在任意200mm内进行检验确定。
