>>产品展示>>宽座直角尺


  产品名称:宽座直角尺
  产品别名:轻型平尺镁铝方箱镁铝方筒镁铝直角尺

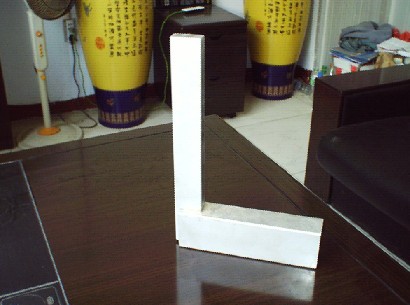

宽座直角尺



宽座直角尺
宽座直角尺的简介
     直角尺按材质可分为铸铁直角尺主要用于重工业测量工件垂直度,大理石直角尺主要用于精工业测量工件垂直度,镁铝直角尺注意用于轻工业测量工件垂直度,塑料直角尺主要用于书面测量、划线制图。宽座直角尺材质为镁铝合金所以也称为镁铝合金宽座直角尺、镁铝宽座直角尺属于镁铝直角尺的一种。由于镁铝合金是以纯镁为基料加入铝、锌、锰、铈、钍以及少量锆或镉等元素组成的轻型合金,所以镁铝直角尺具有重量轻、精度高、稳定性好、使用方便等特点。使用镁铝合金制作生产的产品还有镁铝方筒、镁铝平尺、镁铝水平尺、镁铝刀口尺、镁铝方箱等。与镁铝直角尺不同的是宽座直角尺内外90°角都可以测量工件。宽座直角尺主要用于垂直划线和检测工件的垂直度、直线度。 由于地域不同有些地方又称为弯尺,靠尺,90°角尺。
宽座直角尺的优势
     宽座直角尺重量轻:镁在实用金属中是最轻的金属,镁的比重大约是铝的2/3,是铁的1/4,所以宽座直角尺的重量非常轻。一根2000x1250的镁铝宽座直角尺只有15kg一个人就可以轻松使用。
     宽座直角尺精度高:一般钢材材质的曲服点是30kg/mm2,铸铁件的曲服点是38kg/mm2,而镁铝合金达到110kg/mm2,所以跨度相同的要求下宽座直角尺的结构可以设计的更轻巧,而且获得的精度更高。
     宽座直角尺易保管:宽座直角尺本身具有一定的耐酸碱腐蚀性而且不易生锈,由于自身重量非常轻所以使用完毕后将镁铝宽座直角尺放平即可。
宽座直角尺的劣势
     宽座直角尺的铸造性较差、不适合焊接(需要用保护气体)生产异型产品价格相当昂贵。而且宽座直角尺的工作面比较怕硬物磕碰,这使得他在重工业领域的使用范围比较小。
宽座直角尺的使用方法
    使用前,应先搜检宽座直角尺各工作面和边缘是否被碰伤。宽座直角尺长边的左、右面和短边的上、下面都是工件面(即内外直角)。将宽座直角尺工作面和被检工作面擦拭干净。
    使用时,将宽座直角尺靠放在被测工件的工作面上,用光隙法鉴别工件的角度是否正确。为了测量结果精确,可将宽座直角尺翻转180度再测量一次,取二次读数算术平均值为其测量后果,可消除宽座直角尺自身的偏差。
使用后,将宽座直角尺放平保存,如长时间不使用在镁铝宽座直角尺的表面涂上一层工业用油即可。
宽座直角尺的规格
宽座直角尺的直线度及垂直度标准按GB6092-85标准执行,侧面的公差是0.02。
规格(mm)
垂直度(um)
测量面直线度(um)
基准面直线度(um)
重量(kg)
630x400
9
18
35
3
6
12
4.5
9
18
5
800x500
10
20
40
3
7
14
5
10
20
7
1000x630
12
24
48
4
8
16
6
12
25
9
1250x800
15
30
60
5
10
20
8
15
30
11
1600x1000
18
36
72
6
12
24
10
18
35
13
2000x1250
--
44
80
--
15
30

22
40
15
精度等级
0
1
2
0
1
2
0
1
2
--
宽座直角尺的选材对比
   出于成本考虑最常见的两种轻型合金是镁铝合金和铝合金,以下就这两种材质的各项性能进行对比。
   比重对比: 镁铝合金的比重为1.8g/cm3左右,铝合金的比重为2.7g/cm3,镁铝合金比铝合金轻30%。
   强度对比: 镁铝合金在金属工程材料中,具有极佳的强度/重量比。屈服强度 160MPa,抗拉强度 240MPa,维氏强度:HV80。
   刚性对比: 镁铝合金的刚性为铝合金的2倍且镁铝合金具有良好的抗应力阻力。
   压铸性对比:在保持良好的结构条件下,镁铝合金允许铸件壁厚最小达到0.6mm,铝合金的压铸性能也要在1.2-1.5mm以上时才能与镁合金相比。镁铝合金较易压铸成型,适合大批量压铸生产(生产速度可达铝合金的1.5倍)且镁铝合金与模具钢材的亲和力小,不易粘附模具。
   此外镁铝合金的耐磨性也比铝合金要高的多,而且镁铝合金比铝合金拥有更好的切削性能(切削阻力小,在机械加工时,可以较快的速度加工),主要原因就是铝合金的粘度高才使得铝合金在耐磨性与切削性上远不及镁铝合金。
宽座直角尺的垂直度检测
   检验宽座直角尺基准面对测量面的垂直度时先将平尺放置在大理石平板上,使装有分度值0.001mm 千分表的表座通过标准圆棒,在垂直的参照物上对零。然后以同样的方式使表座靠紧宽座直角尺的一个工作面,此时千分表的读数即为宽座直角尺的垂直度误差。
宽座直角尺的直线度检测
   根据宽座直角尺工作面长度选择适当的检测桥板(一般按8~10个跨步,跨距在50~500mm之间);然后将桥板置于宽座直角尺的一端把水平仪固定在桥板上;桥板按跨距逐步地从宽座直角尺的一端移至另一端,每移动一个跨距从分度直为0.001mm/m的电子水平仪上读取该位置读数;其最大值与最小值之差即为宽座直角尺工作面的直线度误差。工作面任意200mm的直线度误差,可选择50mm或100mm的桥板,按上述方法在任意200mm内进行检验确定。



 返回上一级:镁铝平尺|镁铝轻型平尺

        上一篇:镁铝宽座直角尺                                                   下一篇:镁铝直角尺

    推荐阅读:镁铝合金的优势

                    :直角尺的分类及检验方法
