  产品名称:v型铁
  产品别名:磁性v型架|磁性v型铁v型架|铸铁v型架v型铁钢制v型架

v型铁



V型铁
v型铁简介
  v型铁也称v型架,v型槽为90°或者120°夹角,通过人工刮研保证其精度及表面光洁度,v型铁一般成对生产销售,当然也有一些大型的非标v型架是单个生产的。v型铁按照机械行业标准JB/T8047-95制造,材质一般选用HT200,因为HT200成本较低、生产周期短,工艺简单。v型铁主要用于轴类校正,划线,也可用于检验工件垂直度,平行度。
v型铁分类
v型铁按材质分类
  v型铁按材质分为铸铁v型铁和钢件v型铁
  铸铁v型铁主要用于重工业检测较大轴类工件,优点是承重比较高,轻微的磕碰不影响其正常使用,缺点是大型v型铁的精度较低。
  钢制v型铁应用范围较广主要检测较小的轴类工件,优点是精度高、强度大、使用方便,缺点是制作规格较小无法检测较大的轴类工件。
v型铁按结构分类
  v型铁按结构分为v型架和v型铁,其实v型架和v型铁没有本质区别就是各地叫法不同而已,有些地方也叫v型块。它们的功用是相同的只不过结构上稍有差异。

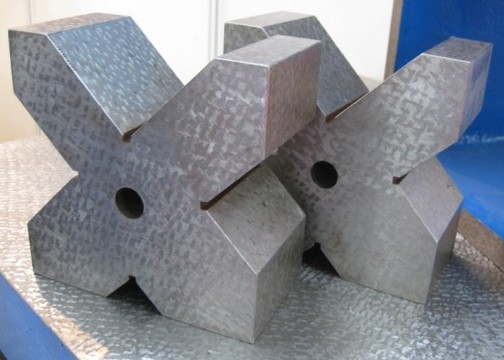

  v型铁:一般为实心铸铁块中间有一个圆形减重孔,常见的标准件都有4个不同的90°V型开口,它的优点是通用性强,检测的轴类工件范围比较大,缺点是规格大的v型铁自身重量太大,成本相对来说就较高而且移动很不方便。
  v型架:一般为镂空铸件,铸件按规格设计有加强筋,大多数v型架都是按客户要求设计的单个v型开口(90°或120°),所以v型架使用过程中具有一定的局限性,他最大的优点重量轻、成本低。
v型铁的承重
  V型铁的承重是指V型铁单位面积承受的重量后,V型铁的变形挠度。为了便于理解,我们可以看作V型铁放好工件后,在不影响正常使用的情况下,V型铁所能够承受的压力。
