>>产品展示>>v型架|铸铁v型架


  产品名称:v型架|铸铁v型架
  产品别名:磁性v型架|磁性v型铁v型架|铸铁v型架v型铁钢制v型架

v型架|铸铁v型架



v型架 | 铸铁v型架
铸铁v型架简介
  铸铁v型架属于v型架的一种通常我们也称为v型铁,v型槽为90°或者120°夹角,通过人工刮研保证其精度及表面光洁度,v型架一般成对生产销售,当然也有一些大型的非标v型架是单个生产的。v型架按照机械行业标准JB/T8047-95制造,材质一般选用HT200,因为HT200成本较低、生产周期短,工艺简单。v型架主要用于轴类校正,划线,也可用于检验工件垂直度,平行度。
v型架分类
v型架按材质分类
  v型架按材质分为铸铁v型架、花岗石v型架和钢件v型架
  铸铁v型架主要用于重工业检测较大轴类工件,优点是承重比较高,轻微的磕碰不影响其正常使用,缺点是大型v型架的精度较低。
  花岗石v型架主要用于精工业检测或支撑工件,优点是精度高、无磁性、无塑性变形、不生锈且具有一定的抗腐蚀性,缺点是材质太脆怕磕碰。
  钢制v型架应用范围较广主要检测较小的轴类工件,优点是精度高、强度大、使用方便,缺点是制作规格较小无法检测较大的轴类工件。
铸铁v型架按结构分类
  v型架按结构分为v型架和v型铁,其实v型架和v型铁没有本质区别就是各地叫法不同而已,有些地方也叫v型块。它们的功用是相同的只不过结构上稍有差异。

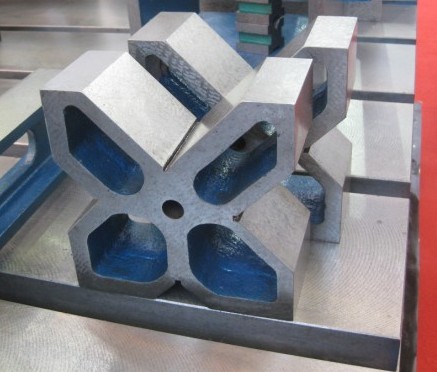

  v型铁:一般为实心铸铁块中间有一个圆形减重孔,常见的标准件都有4个不同的90°V型开口,它的优点是通用性强,检测的轴类工件范围比较大,缺点是规格大的v型铁自身重量太大,成本相对来说就较高而且移动很不方便。
  v型架:一般为镂空铸件,铸件按规格设计有加强筋,大多数v型架都是按客户要求设计的单个v型开口(90°或120°),所以v型架使用过程中具有一定的局限性,他最大的优点重量轻、成本低。
v型架的承重
  V型架的承重是指V型架单位面积承受的重量后,V型架的变形挠度。为了便于理解,我们可以看作V型架放好工件后,在不影响正常使用的情况下,V型架所能够承受的压力。
