铸铁直角尺
直角尺定义
具有至少一个直角和两个直边的尺子,称为直角尺。这里介绍的直角尺是用来划线或检验直角的工具，属于非刻线量尺。
铸铁直角尺的简介

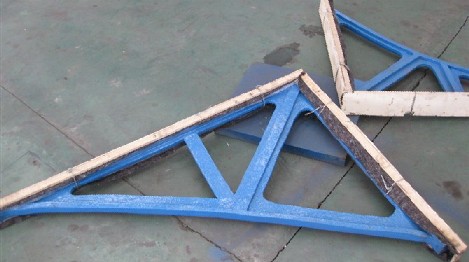

铸铁直角尺是直角尺的一种，有些地方也称做“角尺”或者“靠尺”，另外还有铸铁方尺、铸铁方箱都是检测工件垂直度的重要量具。铸铁直角尺属于非刻线量尺，主要用于检测工件的垂直度及工件相对位置的垂直度也可用于机床及零部件的安装加工定位、划线、调修等，是机械行业中非常重要也是极为常见的量具。铸铁直角尺的材质为HT200（或HT250），按GB6092-85标准制造，通过人工刮研保证铸铁直角尺工作面的垂直度与直线度。下面的文章会陆续介绍铸铁直角尺规格对应的精度标准及铸铁直角尺直线度与垂直度的检验方法。
直角尺的分类
这里只介绍非刻度的工业用直角尺，并主要介绍铸铁直角尺，其他类型的直角尺只做简单的介绍。
直角尺按材质分为：“铸铁直角尺”“大理石直角尺”“镁铝直角尺”。
铸铁直角尺
铸铁直角尺顾名思义材质为铸铁的直角尺，此材质具有抗拉强度高，铸造性能好，硬度高等特点。铸铁直角尺相对于另外两种直角尺来说抗撞击能力更强，所以铸铁直角尺较适用于重工业，另外利用人工刮研可以保证铸铁直角尺获得很好的精度而且铸铁直角尺的工作面能够利用人工刮研进行修补可以说只要铸铁直角尺不断裂他就可以一直用下去，只是绝大多数厂家为了节约时间都选择直接更换新产品，这样也没什么不对毕竟铸铁属于可循环利用的资源更换新产品并不会造成资源浪费。
铸铁直角尺的缺点：首先由于铸铁直角尺更换的频率较高导致其需求量特别大，所以现在生产的铸铁直角尺都是采用人工回火或者振动时效的，自然时效的铸铁直角尺可以说是没有的也不可能有，这一点是不争的事实，换句话讲就是铸铁直角尺多多少少都有塑性变形，当然在不破坏铸铁直角尺自身结构的前提下使用2-3年是不成问题的。
其次是铸铁直角尺重量，规格较大的铸铁直角尺，为了保证铸铁直角尺的精度增加其使用寿命，设计铸铁直角尺的时候都会把直角尺的工作面加厚，这就使铸铁直角尺的重量大大的增加了，重量大了第一生产成本高，第二运输成本高，第三使用工程中移动铸铁直角尺就困难了。
最后就是铸铁直角尺的保养问题，只要是铁的东西就会生锈所以铸铁直角尺不能放在潮湿的地方且放置铸铁直角尺的时候要确保铸铁直角尺的水平，使用完毕后铸铁直角尺的工作面一定要涂上一层防护油防止铸铁直角尺的工作面生锈。
大理石直角尺
大理石直角尺的材质为天然岩石，采用研磨工艺保证其精度，特别适用于精工业。大理石直角尺的特点是精度极高无塑性变形而且不会生锈缺点是特别怕磕碰，需要特别注意的是大理石直角尺采用的石材都是不可再生资源，所以请使用者务必要妥善使用延长其使用寿命。（只要磕碰后凹面不是特别大是完全可以通过研磨恢复其精度的）
镁铝直角尺
镁铝直角尺的材质是镁铝合金，镁铝直角尺最大的特点就是轻，而且能保证一定的精度，一根标准的2000*1250mm的镁铝直角尺重量只有15kg，缺点是怕磕碰而且不易修补。
铸铁直角尺的规格
铸铁直角尺的材质为HT200（250），按GB6092-85标准制造
|
铸铁直角尺标准型号
|
|
规格(mm)
|
垂直度(um)
|
测量面直线度(um)
|
基准面直线度(um)
|
|
150x100
|
4
|
8
|
16
|
1.5
|
2.5
|
5
|
2
|
4
|
8
|
|
300x200
|
6
|
12
|
24
|
2
|
4
|
7
|
3
|
6
|
11
|
|
400x300
|
7
|
14
|
28
|
2
|
4
|
8
|
3.5
|
7
|
12
|
|
500x350
|
8
|
16
|
32
|
2.5
|
5
|
10
|
4
|
8
|
15
|
|
630x400
|
9
|
18
|
35
|
3
|
6
|
12
|
4.5
|
9
|
18
|
|
800x500
|
10
|
20
|
40
|
3
|
7
|
14
|
5
|
10
|
20
|
|
1000x630
|
12
|
24
|
48
|
4
|
8
|
16
|
6
|
12
|
25
|
|
1250x800
|
--
|
30
|
60
|
--
|
10
|
20
|
--
|
15
|
30
|
|
1600x1000
|
--
|
36
|
72
|
--
|
12
|
24
|
--
|
18
|
35
|
|
2000x1250
|
--
|
44
|
80
|
--
|
15
|
30
|
--
|
22
|
40
|
|
精度等级
|
0
|
1
|
2
|
0
|
1
|
2
|
0
|
1
|
2
|
铸铁直角尺的使用注意事项
铸铁直角尺的测前检查
1.检查铸铁直角尺的自身精度是否合格。
2.检查铸铁直角尺的工作面及工件被检面是否擦拭干净，检查被测面是否有碰伤，毛刺等影响测量的因素。
3.检查机器是否关闭，禁止测量运转中的工件，否则会损坏铸铁直角尺，且易出事故。
4.检查工件温度，铸铁直角尺不能测量过冷过热的工件。（热胀冷缩会破坏铸铁直角尺的精度）
铸铁直角尺的测量须知
1.测量时应注意铸铁直角尺的位置不能歪斜。铸铁直角尺的工作面应垂直地紧靠在被测工件上，否则会产生测量误差。
2.测量时将铸铁直角尺放在被测工件的工作面上，用光隙法或塞尺鉴别工件角度是否正确。检验工件外（内）角时，须使铸铁直角尺的工作面与被测工件完全接触，然后按光隙大小判定工件是否合格。
3.测量时铸铁直角尺不应在被测工件的测量面上来回拉动，应当测完一处，使铸铁直角尺离开被测工件的测量面后再测另一处。
4.为了得出精确的测量结果，可将铸铁直角尺翻转180度再测一次，这样一来便可以消除铸铁直角尺自身的偏差。
铸铁直角尺的存放须知
1.使用完毕后应将铸铁直角尺水平放置，切勿在铸铁直角尺上放置沉重的物品以免造成铸铁直角尺的弯曲变形。
2.铸铁直角尺长期不使用的情况下应在铸铁直角尺的表面涂抹一层防锈油。
3.铸铁直角尺的存放位置应选择干燥的地方防止铸铁直角尺生锈。
铸铁直角尺的垂直度检测
检验铸铁直角尺工作面的垂直度时先将铸铁直角尺放置在水平面上，使装有分度值0.001mm 千分表的表座通过标准圆棒，在标准的垂直参照物上对零。然后以同样的方式使表座靠紧铸铁直角尺的一个工作面，此时千分表的读数即为该侧面的垂直度误差。同理检测另一侧面的垂直度误差，取最大误差值，为该铸铁直角尺的垂直度误差。
需要注意的是在测量铸铁直角尺选择参照物的时候最好是选择高于铸铁直角尺的参照物，原因很简单，用不精确的量具测量精确的量具测量结果可想而知了。
|
