曲铮 | 弯板
曲铮简介
曲铮又称弯板或者铸铁弯板，主要用于生产中零部件的检测和机械加工中的装夹。也可用于检验工件的90°角，维修设备时检验零部件相关表面的相互垂直度，还常用于钳工划线。并可用于检验、安装、机床机械的垂直面检查，并能在 铸铁平板上检查工件的垂直度，适和检查高精度机械和检验机床之间的不垂直度。曲铮一般选用HT200(或HT250)的灰口铸铁为材质，按GB6092 - 85标准制造，采用人工刮研的方法保证曲铮的垂直度与平面度。曲铮一般都有减重孔，一来减轻其重量二来可以用于固定工件，从侧面看和铸铁直角尺差不多但是曲铮的工作面要比铸铁直角尺大的多，所以检测曲铮的精度时一般用平面度而检测铸铁直角尺的时候通常用直线度。 曲铮的构成

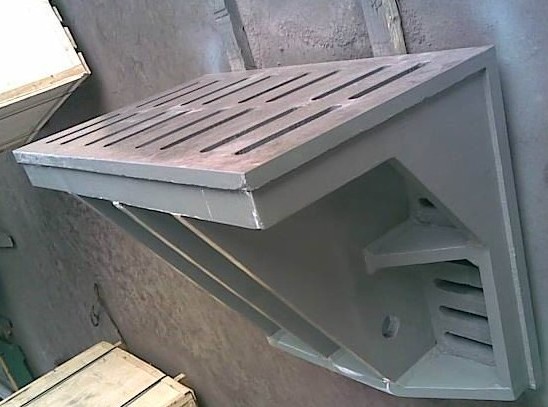

曲铮主要由工作面、加强筋和减重孔组成其中工作面主要由检测面和基准面构成的直角测量面，需要注意的是曲铮没有内角测量面，其内角由2-3根加强筋支撑以增加曲铮的承载力。曲铮的检测面与基准面都有减重孔用来固定工件，但是减重孔的位置没有具体的尺寸规则。曲铮测量面的面积和平面度都高于基准面下面产品规格中有具体数据供给客户参考。
曲铮与弯板的区别
曲铮属于弯板的一种，用途、使用方法、精度标准、铸造工艺、加工方法都是相同的。包括规格型号都是相同的，他们最大的区别就在于折弯面的不同，曲铮一般的是横向折弯，而铸铁弯板是纵向折弯。这也是客户在订购产品的时候经常疏忽的问题。拿500*400规格的曲铮来说，所谓500*400曲铮是指工作面400高，500长，折弯处与基面链接的是500的这个边。而我们常卖的铸铁弯板恰好相反，同样是500*400的铸铁弯板它的工作面500高，400长，折弯处与基面链接的是400的这个边。如果搞错了很可能导致产品无法使用对客户和厂家都造成时间和经济上的损失。
不过也有一些地方只是叫法上不同，比如云南、桂林等地区他们习惯把铸铁弯板叫成曲铮，实际上还是铸铁弯板的规格，这里需要特别提醒销售人员，客户在订购的时候无论说的是曲铮还是铸铁弯板一定要多问一句折弯处的长度是多少，多问一句话只需要增加几秒或者十几秒的时间，而少问一句话有可能浪费的是几天甚至十几天的时间。
曲铮的规格
曲铮按GB6092 - 85标准制造，下表中的规格为测量面的尺寸
|
曲铮的精度规格表
|
|
规格
（mm）
|
垂直度
|
测量面平面度
|
基准面平面度
|
|
精度等级（um）
|
|
1
|
2
|
3
|
1
|
2
|
3
|
1
|
2
|
3
|
|
200×200
|
8
|
16
|
30
|
4
|
8
|
16
|
6
|
12
|
24
|
|
300×200
|
10
|
20
|
40
|
5
|
10
|
20
|
8
|
16
|
30
|
|
300×300
|
10
|
20
|
40
|
5
|
10
|
20
|
8
|
16
|
30
|
|
400×300
|
12
|
24
|
45
|
6
|
12
|
24
|
10
|
20
|
40
|
|
400×400
|
12
|
24
|
45
|
6
|
12
|
24
|
10
|
20
|
40
|
|
500×400
|
14
|
28
|
50
|
7
|
14
|
28
|
12
|
24
|
48
|
|
500×500
|
14
|
28
|
50
|
7
|
14
|
28
|
12
|
24
|
48
|
|
800×600
|
18
|
35
|
60
|
9
|
18
|
35
|
14
|
28
|
55
|
|
1000×800
|
25
|
50
|
70
|
12
|
24
|
45
|
18
|
35
|
70
|
曲铮的平面度检验公式
平面度公差依：GB6092-85标准：d为对角线（mm）
1级=8×(1+d/1000)um
2级=16×(1+d/1000)um
3级=32×(1+d/1000)um
曲铮的垂直度检测
检验曲铮工作面对基准面的垂直度时先将曲铮的基准面放置在平板上，使装有分度值0.001mm 千分表的表座通过标准圆棒，在标准直角尺上对零。然后以同样的方式使表座靠紧曲铮的工作面，此时千分表的读数即为该曲铮垂直度误差。
曲铮的保养
1、为了防止曲铮变形，使用完毕后，要将工件从曲铮上拿下来，避免工件长时间对曲铮重压造成的变形。
2、曲铮的包装为木制半包形式拆卸非常方便，长期不用时应将曲铮的工作面擦拭干净，然后涂上一层防锈油，最后用外包装将曲铮盖好，以防止平时不注意造成对其工作面的损伤。
3、曲铮应放置在通风、干燥的环境中，并远离热源、有腐蚀的气体、有腐蚀的液体的地方。
4、曲铮应定期检查，检定周期根据具体情况可为6-12个月。
|
