检验弯板
检验弯板的说明
检验弯板属于铸铁弯板的一种，检验弯板一般都不是指标准件。常用的弯板标准件仓库一般都备有现货，工作面与基准面都留有减重孔一般选择这种铸铁弯板的客户只需要其垂直度和工作面的平面度基本就能达到使用的目的，这种铸铁弯板是应用最为广泛也是最为普遍的。而检验弯板的规格一般偏小，工作面（或者工作面与基准面）不设减重孔，在加工方法上工作面一般采用研磨工艺，（研磨与刮研的区别在于研磨出来的平面是光滑的镜面而刮研出来的平面是麻点）在使用上是以检测划线为目的。
检验弯板简介
检验弯板用于检验工件的90°角，维修设备时检验零部件相关表面的相互垂直度，还常用于钳工划线。并可用于检验、安装、机床机械的垂直面检查，并能在 铸铁平板上检查工件的垂直度，适和检查高精度机械和检验机床之间的不垂直度。检验弯板选用HT200(或HT250)的灰口铸铁为材质，按GB6092 - 85标准制造，采用人工刮研（或研磨工艺）的方法保证检验弯板的垂直度与平面度。检验弯板从侧面看和铸铁直角尺差不多但是铸铁弯板的工作面要比铸铁直角尺大的多，所以检测弯板的精度时一般用平面度的检验标准而检测铸铁直角尺的时候通常用直线度的检验标准。 检验弯板的构成

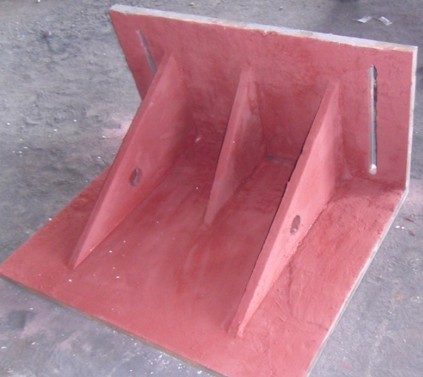

检验弯板主要由工作面、加强筋和减重孔组成其中工作面主要由检测面和基准面构成的直角测量面，需要注意的是检验弯板没有内角测量面其内角由2-3根加强筋支撑以增加检验弯板的承载力。检验弯板的基准面有减重孔用来固定工件或将检验弯板固定在基准面上，但是减重孔的位置没有具体标准规定，也可以按可以要求制作减重孔。检验弯板的工作面面积和平面度精度都大于基准面，下面产品规格中有具体数据供给客户参考。
检验弯板的规格
检验弯板按GB6092 - 85标准制造，下表中的规格为工作面的尺寸
|
检验弯板的精度规格表
|
|
规格
（mm）
|
垂直度
|
测量面平面度
|
基准面平面度
|
|
精度等级（um）
|
|
1
|
2
|
3
|
1
|
2
|
3
|
1
|
2
|
3
|
|
200×200
|
8
|
16
|
30
|
4
|
8
|
16
|
6
|
12
|
24
|
|
300×200
|
10
|
20
|
40
|
5
|
10
|
20
|
8
|
16
|
30
|
|
300×300
|
10
|
20
|
40
|
5
|
10
|
20
|
8
|
16
|
30
|
|
400×300
|
12
|
24
|
45
|
6
|
12
|
24
|
10
|
20
|
40
|
|
400×400
|
12
|
24
|
45
|
6
|
12
|
24
|
10
|
20
|
40
|
|
500×400
|
14
|
28
|
50
|
7
|
14
|
28
|
12
|
24
|
48
|
|
500×500
|
14
|
28
|
50
|
7
|
14
|
28
|
12
|
24
|
48
|
|
800×600
|
18
|
35
|
60
|
9
|
18
|
35
|
14
|
28
|
55
|
|
1000×800
|
25
|
50
|
70
|
12
|
24
|
45
|
18
|
35
|
70
|
检验弯板的检测
检验弯板的平面度检测公式
检验弯板的平面度公差依：GB6092-85标准：d为对角线（mm）
1级=8×(1+d/1000)um
2级=16×(1+d/1000)um
3级=32×(1+d/1000)um
检验弯板的垂直度检测
检测检验弯板工作面对基准面的垂直度时先将检验弯板的基准面放置在平板上，使装有分度值0.001mm 千分表的表座通过标准圆棒，在标准直角尺上对零。然后以同样的方式使表座靠紧检验弯板的工作面，此时千分表的读数即为该检验弯板垂直度误差。
检验弯板的保养
1、为了防止检验弯板变形，应避免工件长时间对铸铁弯板重压造成的变形。
2、检验弯板包装为木制半包形式拆卸非常方便，长期不用时应将检验弯板的工作面擦拭干净，然后涂上一层防锈油，最后用检验弯板的外包装将检验弯板盖好，以防止平时不注意造成对检验弯板工作面的损伤。
3、检验弯板应放置在通风、干燥的环境中，并远离热源、有腐蚀的气体、有腐蚀的液体。
4、检验弯板应定期检查，检定周期根据具体情况可为6-12个月。
