>>产品展示>>t型槽弯板


  产品名称:t型槽弯板
  产品别名:t型槽弯板铸铁弯板检验弯板曲铮|弯板

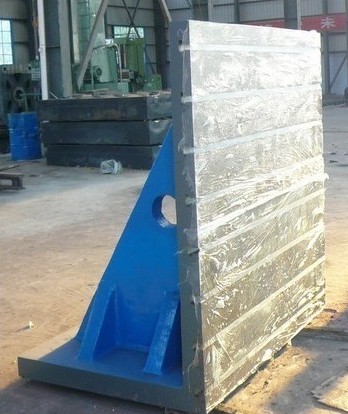

t型槽弯板



t型槽弯板
t型槽弯板说明
  t型槽弯板属于铸铁弯板的一种,选用HT200(或HT250)的灰口铸铁为材质,按GB6092 - 85标准制造,采用人工刮研的方法保证检验弯板的垂直度与平面度。 t型槽弯板用于检验工件的90°角,维修设备时检验零部件相关表面的相互垂直度,还可用于检验、安装、机床机械的垂直面检查,并能在铸铁平板上检查工件的垂直度,适和检查高精度机械和检验机床之间的不垂直度。t型槽弯板基本都是非标件,标准件仓库一般都备有现货,工作面与基准面都留有减重孔一般选择这种铸铁弯板的客户只需要其垂直度和工作面的平面度基本就能达到使用的目的。而t型槽弯板一般规格较大工作面也偏厚一点,t型槽弯板工作面(或者工作面与基准面)不设减重孔,取而代之的是t型槽,虽然t型槽和减重孔都能起到固定工件的效果但是t型槽比较规整,使用起来也更为方便,由于t型槽弯板规格都偏大在加工方法上工作面一般采用刮研工艺,(研磨与刮研的区别在于研磨出来的平面是光滑的镜面而刮研出来的平面是麻点)在使用上是以检测或作为垂直导轨使用的。
t型槽弯板的构成
  t型槽弯板主要由工作面、加强筋和减重孔组成其中工作面主要由检测面和基准面构成的直角测量面,t型槽弯板内角由2-3根加强筋支撑以增加t型槽弯板的承载力。t型槽弯板的基准面和工作面可以按客户的要求加工出横竖两个方向的t型槽,t型槽的精度取决于加工设备的精度一般包括t型槽的直线度公差和两条t型槽之间的平行度与垂直度公差,t型槽一般用来固定工件或将弯板固定在基准面上,有些厂家也将t型槽弯板的工作面或基准面作为一个垂直的导轨使用,这种t型槽弯板一般对光洁度和t型槽的精度要求比较高。t型槽弯板的工作面面积和平面度精度都大于基准面,下面把常用t型槽弯板规格的数据供给客户参考。
t型槽弯板的规格
t型槽弯板按GB6092 - 85标准制造,下表中的规格为工作面的尺寸
t型槽弯板的精度规格表
规格
mm
垂直度
测量面平面度
基准面平面度
精度等级(um
1
2
3
1
2
3
1
2
3
200×200
8
16
30
4
8
16
6
12
24
300×200
10
20
40
5
10
20
8
16
30
300×300
10
20
40
5
10
20
8
16
30
400×300
12
24
45
6
12
24
10
20
40
400×400
12
24
45
6
12
24
10
20
40
500×400
14
28
50
7
14
28
12
24
48
500×500
14
28
50
7
14
28
12
24
48
800×600
18
35
60
9
18
35
14
28
55
1000×800
25
50
70
12
24
45
18
35
70
t型槽弯板的检验
t型槽弯板的平面度公式
t型槽弯板的平面度公差依:GB6092-85标准:d为对角线(mm)
1级=8×(1+d/1000)um
2级=16×(1+d/1000)um
3级=32×(1+d/1000)um
t型槽弯板的垂直度检测
  t型槽弯板工作面对基准面的垂直度时先将t型槽弯板的基准面放置在平板上,使装有分度值0.001mm 千分表的表座通过标准圆棒,在标准直角尺上对零。然后以同样的方式使表座靠紧t型槽弯板的工作面,此时千分表的读数即为该t型槽弯板垂直度误差。
t型槽弯板的保养
1、为了防止t型槽弯板变形,应避免工件长时间对t型槽弯板重压造成的变形。
2、t型槽弯板包装为木制半包形式拆卸非常方便,长期不用时应将t型槽弯板的工作面擦拭干净,然后涂上一层防锈油,最后用t型槽弯板的外包装将t型槽弯板盖好,以防止平时不注意造成对t型槽弯板工作面的损伤。
3、t型槽弯板应放置在通风、干燥的环境中,并远离热源、有腐蚀的气体、有腐蚀的液体。
4、t型槽弯板应定期检查,检定周期根据具体情况可为6-12个月。

 返回上一级:弯板|铸铁弯板

        上一篇: 检验弯板                                                  下一篇:曲铮|弯板

    推荐阅读:热处理对弯板的影响

                    :t型槽的标准
